LR/LM Agitador Lateral de Fondo

LR/LM Agitador Lateral de Fondo

Solicitar información

LR/LM Agitador Lateral de Fondo

Los agitadores laterales de fondo se utilizan en tanques de proceso y almacenamiento en la industria alimentaria.
La aplicación más importante es el mantenimiento y mezcla de productos de baja viscosidad tales como vino, aceite, leche, cerveza, alcohol.., en depósitos de gran volumen.

Solicitar información

LR/LM Agitador Lateral de Fondo

Principio de funcionamiento

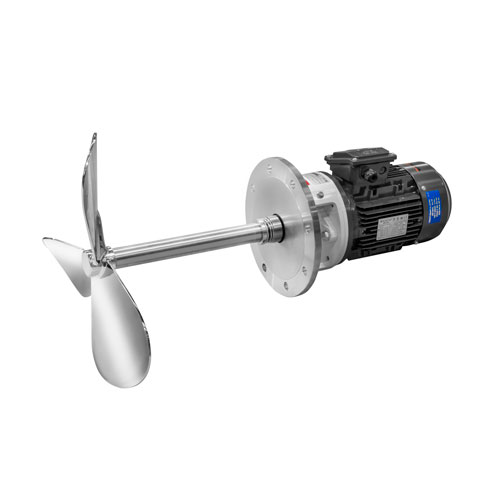

La gama de agitadores LR son accionados mediante un motoreductor, mientras que los de la gama LM se accionan mediante motor directo.
Estos agitadores se instalan inclinados en la parte inferior de la virola del depósito.

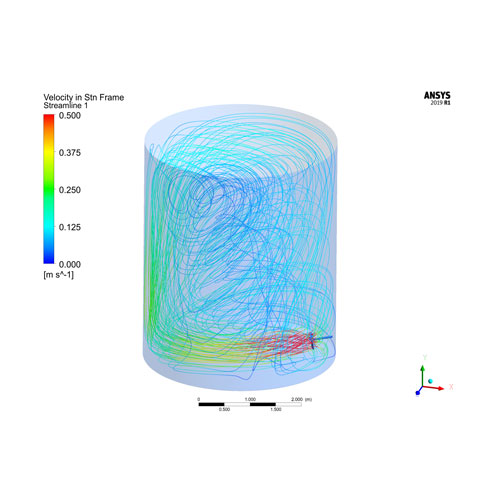

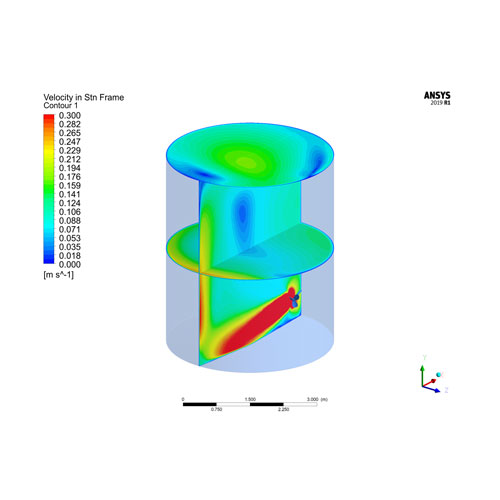

La rotación de la hélice crea un flujo que empuja el producto hacia el fondo del depósito, consiguiendo que éste suba hasta la superficie del líquido por la pared del tanque en la parte opuesta al agitador. Este efecto se favorece si el tanque tiene un fondo bombeado.
Así mismo, el agitador se instala descentrado respecto del centro del tanque para favorecer al mismo tiempo un flujo circular. De esta forma se asegura una homogeneización completa del producto.

Diseño y características

Agitador lateral.
Económicos para aplicaciones en depósitos de gran volumen.
Cierre mecánico interno EN12756 (DIN 24960 L1K).
Construcción robusta y sanitaria.
Fácil mantenimiento.
Fijación de la hélice al eje mediante conexión roscada y junta.
Reductor de engranajes helicoidales con aceite alimentario.
Motor eléctrico, 3 ph, 230/400 V, 50 Hz, IP55, 1500 rpm.
Hélice Marina (Tipo 10).

Materiales

Piezas en contacto con el producto AISI 316L
Linterna y soporte de rodamientos GG 15
Cierre mecánico C/SiC/EPDM
Juntas EPDM
Acabado superficial Ra ≤ 0,8 μm

Opciones

Cierre mecánico SiC/SiC.
Cierre mecánico doble.
Juntas en FPM.
Estopada de seguridad.
Opción helice gran caudal (Tipo 19) para los agitadores LR.
Recubrimiento en inoxidable.
Motores con otras protecciones.
Disponible en versión ATEX (LR).

Documentos

Principio de funcionamiento
La gama de agitadores LR son accionados mediante un motoreductor, mientras que los de la gama LM se accionan mediante motor directo.
Estos agitadores se instalan inclinados en la parte inferior de la virola del depósito.
La rotación de la hélice crea un flujo que empuja el producto hacia el fondo del depósito, consiguiendo que éste suba hasta la superficie del líquido por la pared del tanque en la parte opuesta al agitador. Este efecto se favorece si el tanque tiene un fondo bombeado.
Así mismo, el agitador se instala descentrado respecto del centro del tanque para favorecer al mismo tiempo un flujo circular. De esta forma se asegura una homogeneización completa del producto.
Materiales and Opciones

Piezas en contacto con el producto AISI 316L
Linterna y soporte de rodamientos GG 15
Cierre mecánico C/SiC/EPDM
Juntas EPDM
Acabado superficial Ra ≤ 0,8 μm

Cierre mecánico SiC/SiC.
Cierre mecánico doble.
Juntas en FPM.
Estopada de seguridad.
Opción helice gran caudal (Tipo 19) para los agitadores LR.
Recubrimiento en inoxidable.
Motores con otras protecciones.
Disponible en versión ATEX (LR).

Documento № FT.LR_LM.3_ES
Título Agitador Lateral de Fondo LM/LR
Tipo de archivo .pdf
Resumen Los agitadores laterales de fondo se utilizan en tanques de proceso y almacenamiento en la industria alimentaria.
    Download
  • E-mail
Documento № FT.LR_LM.3_EN
Título Bottom Side Entry Agitator LR/LM
Tipo de archivo .pdf
Resumen The bottom side entry agitators are used in process and storage tanks in the applications of the food-processing industry.
    Download
  • E-mail
Documento № FT.LR_LM.3_USA
Título Bottom Side Entry Agitator LR/LM
Tipo de archivo .pdf
Resumen The bottom side entry agitators are used in process and storage tanks in the applications of the food-processing industry.
    Download
  • E-mail
Documento № FT.LR_LM.3_FR
Título Agitateur Latéral de Fond LR / LM
Tipo de archivo .pdf
Resumen Les agitateurs latéraux de fond sont utilisés dans les réservoirs de procédés et de stockage destinés à l’industrie alimentai
    Download
  • E-mail
Documento № FT.LR_LM.3_IT
Título Agitatore Laterale di Fondo LM/LR
Tipo de archivo .pdf
Resumen Gli agitatori laterali di fondo si usano in serbatoi di processo e conservazione nell'industria alimentare.
    Download
  • E-mail
Documento № FT.LR_LM.3_PT
Título Agitador Lateral de Fundo LR LM
Tipo de archivo .pdf
Resumen Os agitadores laterais de fundo são utilizados em tanques de processamento e de armazenamento na indústria alimentar
    Download
  • E-mail
Documento № FT.LR_LM.3_RU
Título Боковая Донная Мешалка LM/LR
Tipo de archivo .pdf
Resumen Боковые донные мешалки широко используются как в производственных ёмкостях, так и в ёмкостях для хранения в процессах пищевой промышленности.
    Download
  • E-mail
Documento № FT.LR_LM.3_CN
Título 罐底侧进搅拌器 LR / LM
Tipo de archivo .pdf
Resumen 罐底侧进式搅拌器在食品加工中用于过程罐和储存罐的搅拌。
    Download
  • E-mail
Documento № 20.025.30.01ES
Título INSTRUCCIONES DE INSTALACION, SERVICIO Y MANTENIMIENTO AGITADOR LATERAL DE FONDO LR / LM
Tipo de archivo .pdf
Resumen La gama de construcción LM comprende los agitadores laterales de fondo con el eje agitador fijado directamente al motor y, la gama de agitadores LR hace referencia a los agitadores laterales de fondo con el eje agitador fijado directamente al motoreductor.
    Download
  • E-mail
Documento № 20.025.30.01EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS LR / LM SIDE - ENTRY AGITATORS
Tipo de archivo .pdf
Resumen The LM agitator range includes the side-entry agitators with the agitator shaft fixed directly onto the motor and the LR agitator range includes side-entry agitators with the agitator shaft fixed directly onto the gear motor
    Download
  • E-mail
Documento № 20.025.30.01FR
Título INSTRUCTIONS D'INSTALLATION, D’ENTRETIEN ET DE MAINTENANCE AGITATEUR LATÉRAL DE FOND LR / LM
Tipo de archivo .pdf
Resumen La gamme de construction LM comprend les agitateurs latéraux de fond avec l’axe agitateur fixé directement au moteur et la gamme d’agitateurs LR fait référence aux agitateurs latéraux de fond avec l’axe agitateur fixé directement au motoréducteur
    Download
  • E-mail
Documento № 20.025.30.01PT
Título INSTRUÇÕES DE INSTALAÇÃO, SERVIÇO E MANUTENÇÃO AGITADOR LATERAL DE FUNDO LR / LM
Tipo de archivo .pdf
Resumen Este manual contém informação sobre receção, instalação, operação, montagem, desmontagem e manutenção para o agitador lateral de fundo LR/LM.
    Download
  • E-mail
