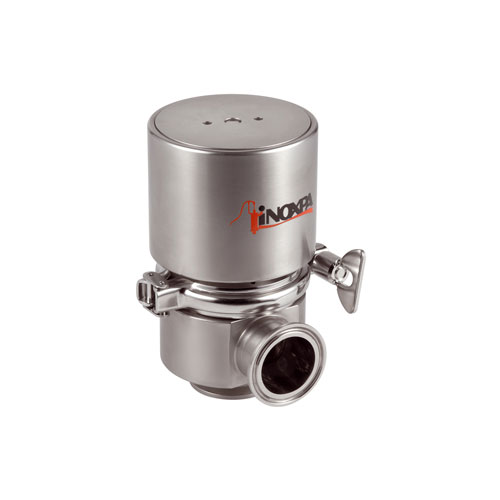

PharmaValve Válvula de Diafragma Radial

Solicitar información

PharmaValve Válvula de Diafragma Radial

La Pharmavalve es una válvula de diafragma de tipo radial, de accionamiento manual o neumático diseñada para procesos críticos donde no se admiten posibles contaminaciones, espacios muertos o cualquier tipo de fuga. Esto la hace muy adecuada para procesos higiénicos y asépticos en la industria farmacéutica, bio-farmacéutica y salas blancas.

Solicitar información

PharmaValve Válvula de Diafragma Radial

Principio de funcionamiento

La válvula Pharmavalve combina la tecnología de la válvula de pistón tradicional con la seguridad aséptica de la válvula de diafragma.
Con el movimiento axial del pistón el diafragma se ajusta al cuerpo permitiendo el cierre o apertura de la válvula. El pistón de la válvula se encuentra alojado justamente en el interior del diafragma.
El diafragma proporciona una doble estanqueidad a la válvula y esto la hace una válvula más higiénica y segura.

Diseño y características

Diseño higiénico según las especificaciones EHEDG.
Total drenabilidad.
Diseño de la válvula sin zonas muertas.
Fácil limpieza.
Fácil montaje/desmontaje y cambio del diafragma (el actuador
o el bonete están unidos al cuerpo mediante abrazadera clamp).
Larga durabilidad del diafragma.
Fácil montaje de manifolds.
Trazabilidad de componentes.
Aptas para procesos CIP/SIP.
Conexiones estándar en clamp OD.

Materiales

Piezas en contacto con el producto: AISI 316L
Diafragma: Silicona (componentes según FDA 177.2600 y USP clase VI)
Acabado superficial interno: Ra ≤ 0,5 µm, pulido espejo
Acabado superficial externo: Satinado

Opciones

Actuador neumático: simple efecto (normalmente cerrado) o doble efecto.
Diafragma en EPDM o PTFE (excepto tamaño ½”).
Diferentes configuraciones del cuerpo.
Válvula de fondo de tanque.
Posibilidad de instalar 1 o 2 detectores inductivos de posición.
Posibilidad de pilotaje con electro-válvulas externas.
Conexiones soldar en pulgadas.
Certificados de material y rugosidad.

Documentos

Principio de funcionamiento

La válvula Pharmavalve combina la tecnología de la válvula de pistón tradicional con la seguridad aséptica de la válvula de diafragma.
Con el movimiento axial del pistón el diafragma se ajusta al cuerpo permitiendo el cierre o apertura de la válvula. El pistón de la válvula se encuentra alojado justamente en el interior del diafragma.
El diafragma proporciona una doble estanqueidad a la válvula y esto la hace una válvula más higiénica y segura.

Materiales and Opciones

Piezas en contacto con el producto: AISI 316L
Diafragma: Silicona (componentes según FDA 177.2600 y USP clase VI)
Acabado superficial interno: Ra ≤ 0,5 µm, pulido espejo
Acabado superficial externo: Satinado

Actuador neumático: simple efecto (normalmente cerrado) o doble efecto.
Diafragma en EPDM o PTFE (excepto tamaño ½”).
Diferentes configuraciones del cuerpo.
Válvula de fondo de tanque.
Posibilidad de instalar 1 o 2 detectores inductivos de posición.
Posibilidad de pilotaje con electro-válvulas externas.
Conexiones soldar en pulgadas.
Certificados de material y rugosidad.

Documento № FTphPharmavalve.2_ES
Título Válvula de Diafragma Radial Pharmavalve
Tipo de archivo .pdf
Resumen La Pharmavalve es una válvula de diafragma de tipo radial, de accionamiento manual o neumático diseñada para procesos críticos donde no se admiten posibles contaminaciones
    Download
  • E-mail
Documento № FTphPharmavalve.2_EN
Título Radial Diaphragm Valve Pharmavalve
Tipo de archivo .pdf
Resumen The Pharmavalve is a radial diaphragm valve, manually or pneumatically operated, specially designed for critical processes where any contamination
    Download
  • E-mail
Documento № FTphPharmavalve.2_DE
Título Radialmembranventil PharmaValve
Tipo de archivo .pdf
Resumen Das Pharmaventil ist ein manuell oder pneumatisch betätigtes Radialmembranventil
    Download
  • E-mail
Documento № FTphPharmavalve.2_RU
Título Радиальный Мембранный Клапан Pharmavalve
Tipo de archivo .pdf
Resumen Pharmavalve представляет собой радиальный мембранный клапан с ручным или пневматическим приводом.
    Download
  • E-mail
Documento № 10.320.30.00ES_revA
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO PHARMAVALVE
Tipo de archivo .pdf
Resumen Este manual de instrucciones contiene aquellas indicaciones básicas que se deberán cumplir durante la instalación, puesta en marcha y mantenimiento.
    Download
  • E-mail
Documento № 10.320.30.00EN_revA
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS PHARMAVALVE
Tipo de archivo .pdf
Resumen This manual contains basic instructions which should be fulfilled during the installation, starting and maintenance.
    Download
  • E-mail
Documento № 10.320.30.00FR_revA
Título INSTRUCTIONS D’INSTALLATION, DE SERVICE ET DE MAINTENANCE PHARMAVALV
Tipo de archivo .pdf
Resumen Ce manuel d’instructions contient les indications de base à appliquer pendant l’installation, la mise en service et l’entretien.
    Download
  • E-mail
Documento № 10.320.30.00RU
Título ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ PHARMAVALVE
Tipo de archivo .pdf
    Download
