INNOVA T Válvula de Doble Asiento de Fondo de Tanque

INNOVA T Válvula de Doble Asiento de Fondo de Tanque

  • Válvula de Doble Asiento de Fondo de Tanque
  • Válvula de Doble Asiento de Fondo de Tanque
  • Válvula de Doble Asiento de Fondo de Tanque
  • Válvula de Doble Asiento de Fondo de Tanque

Solicitar información

INNOVA T Válvula de Doble Asiento de Fondo de Tanque

La válvula mixproof INNOVA tipo T es una válvula neumática de doble asiento de cierre diseñada específicamente para ser instalada en fondos de tanque y depósitos para aplicaciones higiénicas, que mediante una cámara de detección de fugas, entre los dos asientos, a presión atmosférica, permite una separación segura entre dos productos, uno de los cuáles es habitualmente CIP (producto de limpieza).

Solicitar información

INNOVA T Válvula de Doble Asiento de Fondo de Tanque

Principio de funcionamiento

La válvula INNOVA T tiene dos asientos que entre ellos, a presión atmosférica, forman una cámara de detección de fugas en todas las condiciones de trabajo. Así, si se produce una fuga de producto, éste entrará a la cámara de detección de fugas y se descargará por la salida de fuga. Cuando la válvula esté abierta la cámara de detección de fugas estará cerrada de manera que el producto pueda pasar del tanque a la tubería. La válvula se puede limpiar a cualquier nivel según las necesidades del proceso.

Diseño y características

Sin fuga durante la apertura/cierre de la válvula.
Actuador neumático de simple efecto.
Fácil desmontaje de piezas internas aflojando una abrazadera clamp.
Linterna abierta permite inspección visual de obturación del eje.

Materiales

Piezas en contacto con el producto 1.4404 (AISI 316L)
Otras piezas de acero 1.4301 (AISI 304)
Juntas en contacto con el producto EPDM

Acabado superficial
Interno Pulido Ra ≤ 0,8 μm
Externo Mate

Tamaños disponibles
DIN EN 10357 serie A DN 40 - DN 100
ASTM A269/270 OD 1½’’ - OD 4’’

Opciones

Juntas en FPM o HNBR.
Otras conexiones.
Cabezal de control.
Detectores de posición externos.
Acabado interno Ra < 0,5 μm.
Cuerpo con camisa de calefacción.

Documentos

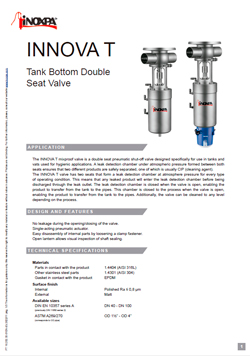

Ficha técnica v.22 (4)
Ficha técnica (7)
Guía rápida de instalación v.22 (1)
Guía rápida de instalación (1)
Manual de instrucciones v.22 (4)
Manual de instrucciones (4)
Principio de funcionamiento

La válvula INNOVA T tiene dos asientos que entre ellos, a presión atmosférica, forman una cámara de detección de fugas en todas las condiciones de trabajo. Así, si se produce una fuga de producto, éste entrará a la cámara de detección de fugas y se descargará por la salida de fuga. Cuando la válvula esté abierta la cámara de detección de fugas estará cerrada de manera que el producto pueda pasar del tanque a la tubería. La válvula se puede limpiar a cualquier nivel según las necesidades del proceso.

Materiales and Opciones

Piezas en contacto con el producto 1.4404 (AISI 316L)
Otras piezas de acero 1.4301 (AISI 304)
Juntas en contacto con el producto EPDM

Acabado superficial
Interno Pulido Ra ≤ 0,8 μm
Externo Mate

Tamaños disponibles
DIN EN 10357 serie A DN 40 - DN 100
ASTM A269/270 OD 1½’’ - OD 4’’

Juntas en FPM o HNBR.
Otras conexiones.
Cabezal de control.
Detectores de posición externos.
Acabado interno Ra < 0,5 μm.
Cuerpo con camisa de calefacción.

Documentos
Documento № 10.252.33.02ES
Título Válvula de Doble Asiento de Fondo de Tanque INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.33.02EN
Título Tank Bottom Double Seat Valve INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.33.02FR
Título Vanne à double siège de fond de cuve INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.33.02RU
Título Двухседельный донный клапан INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.33.01ES
Título Válvula de Doble Asiento de Fondo de Tanque INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.33.01EN
Título Tank Bottom Double Seat Valve INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.33.01FR
Título Vanne à double siège de fond de cuve INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.33.01IT
Título Valvola a Doppia Sede per Fondo Serbatoio INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.33.01DE
Título Tankboden-Doppelsitzventil INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.33.01RU
Título Двухседельный донный клапан INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.33.01CN
Título 型罐底双座阀 INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.30.08MU
Título Guía rápida de instalación / Quick installation guide / Guide d’installation rapide / Краткое руководство по монтажу
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.30.02MU
Título Guía rápida de instalación / Quick installation guide / Guide d’installation rapide / Краткое руководство по монтажу
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.30.05ES
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA MIXPROOF DE FONDO DE TANQUE INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.30.05EN
Título INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS TANK BOTTOM MIXPROOF VALVE INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.30.05FR
Título INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE MIXPROOF DE FOND DE RÉSERVOIR INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.30.05RU
Título ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ПРОТИВОСМЕСИТЕЛЬНЫЙ ДОННЫЙ КЛАПАН INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.30.00ES_revA
Título INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA MIXPROOF DE FONDO DE TANQUE INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.30.00EN_revA
Título NSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS TANK BOTTOM MIXPROOF VALVE INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.30.00FR_revA
Título INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE MIXPROOF DE FOND DE CUVE INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
Documento № 10.252.30.00RU_revA
Título ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ПРОТИВОСМЕСИТЕЛЬНЫЙ ДОННЫЙ КЛАПАН INNOVA T
Tipo de archivo .pdf
    Download
    • E-mail
